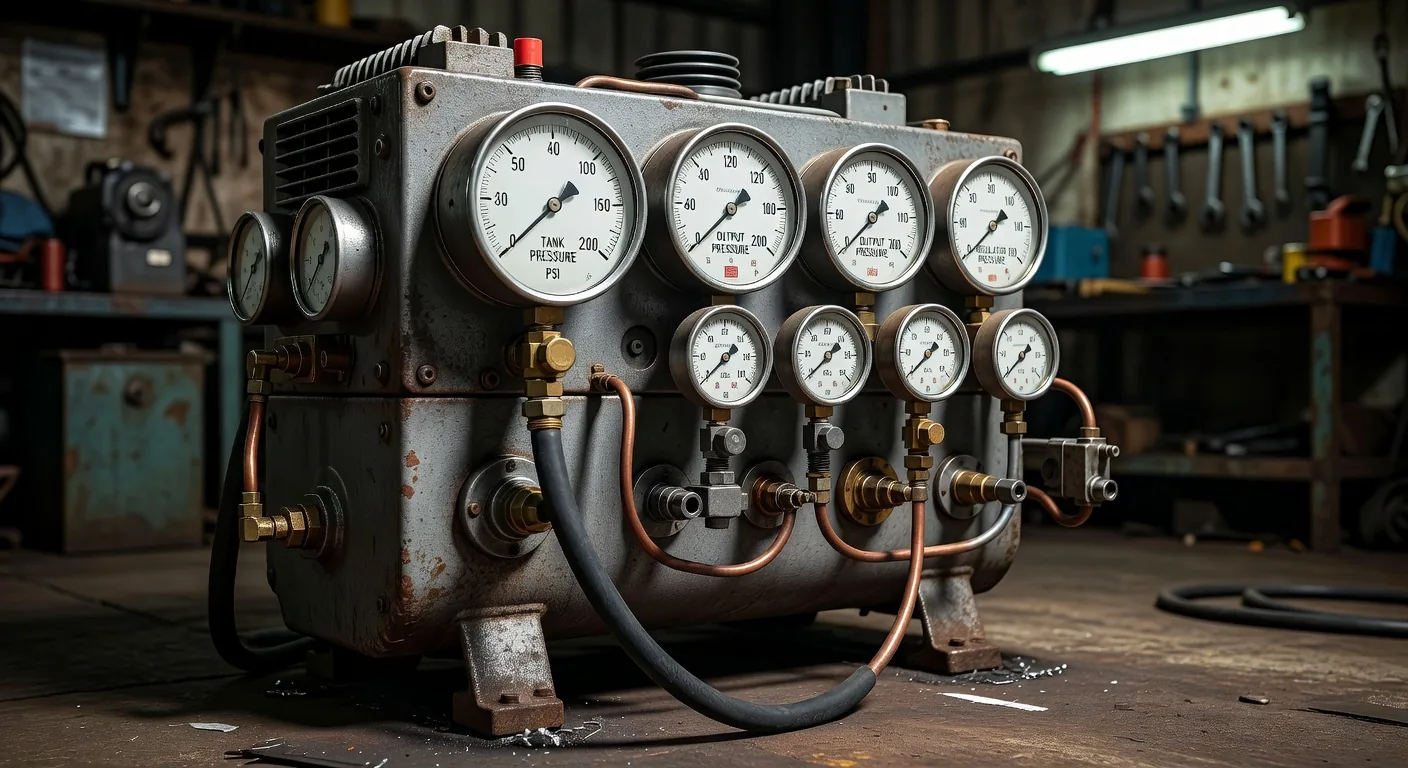

圧力計・ゲージ
コンプレッサーの運転圧力を正確に表示するゲージです。アナログ式・デジタル式があり、設置場所や用途に応じて選択できます。定期的な校正が必要です。
全機種対応 安全管理測定範囲0〜2.0 MPa
接続規格PT1/4、PT1/8
周辺機器
システムを完成させる周辺機器
コンプレッサー本体だけではシステムは完成しません。圧力計・ホース・レギュレーター・エアドライヤーなどの周辺機器と組み合わせることで、安全かつ効率的なエア供給システムが実現します。
製品カテゴリー
アクセサリー・周辺機器 一覧

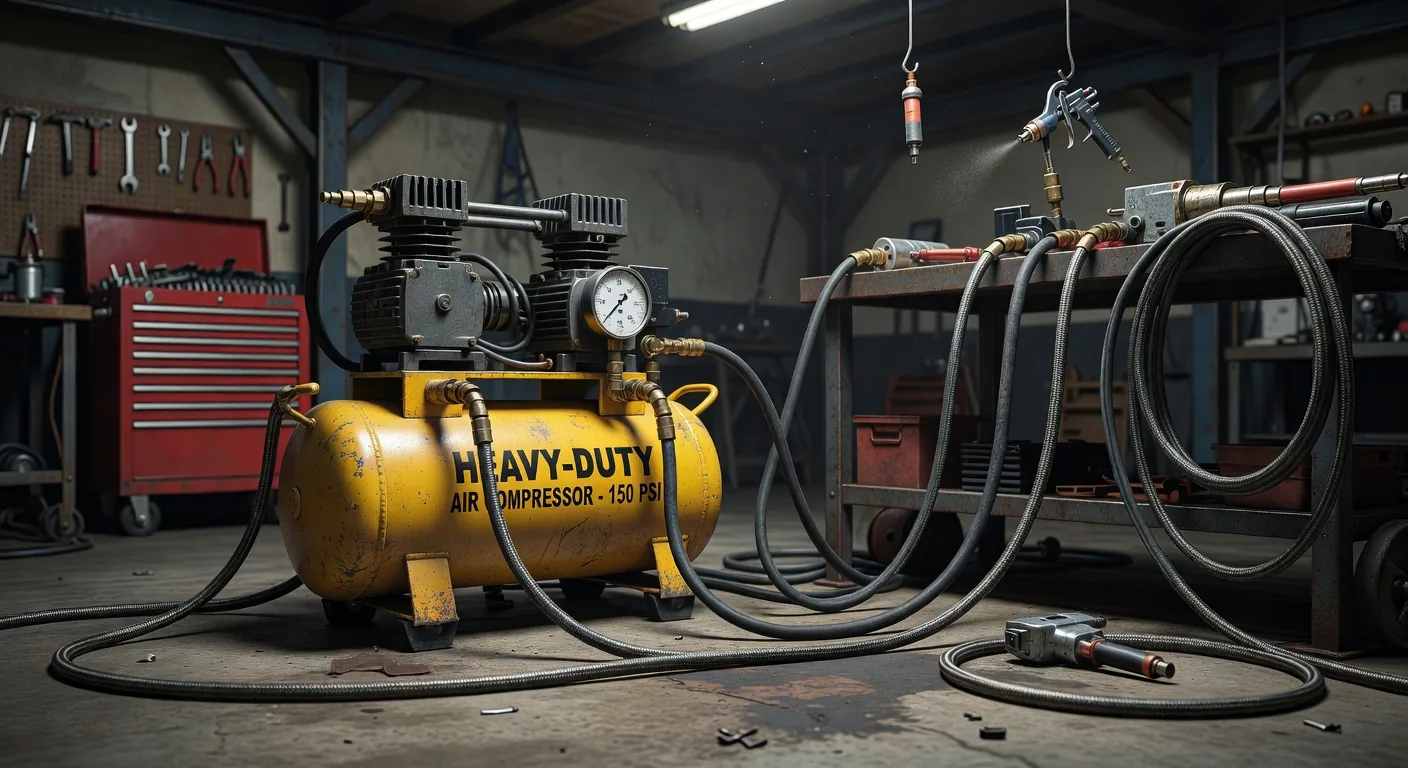

エアホース
コンプレッサーと工具・機器を接続するホースです。材質（ゴム・ウレタン・ナイロン）や長さ・内径・耐圧仕様により用途が異なります。クイックカプラー付きが使いやすい。
工場内配管 ポータブル使用内径6.5mm / 9.5mm / 12.5mm
耐圧最大 1.5 MPa
レギュレーター（減圧弁）
コンプレッサーからの高圧エアを各工具や機器に適した圧力に調整します。精密作業では正確な圧力調整が不可欠です。フィルター・ルブリケーター一体型（FRL）も対応。
圧力制御 精密作業調整範囲0.05〜0.85 MPa
流量最大 2,000 L/min
エアドライヤー
圧縮空気中の水分（ドレン）を除去する機器です。冷凍式・吸着式・メンブレン式などがあります。水分が多い環境では必須の周辺機器です。食品・医療・電子部品製造で特に重要。
食品業界 医療機器 電子部品露点温度+3℃（冷凍式）
処理流量30〜1,000 m³/h
ラインフィルター
配管途中に設置し、油分・水分・固形粒子を段階的に除去します。粗ごみ用・ミスト除去用・活性炭フィルターなど、用途に応じた精度のフィルターを組み合わせます。
油分除去 水分除去 脱臭ろ過精度5μm / 1μm / 0.01μm
最大圧力1.6 MPa
カプラー・継手類
ホースと工具を素早く着脱できるクイックカプラーや各種継手です。国内外の各種規格（ソケット・プラグ）に対応。材質はスチール・ステンレス・真鍮など用途により選択できます。
工具接続 配管接続規格20B / 20A / COUPLER-N
耐圧最大 1.5 MPa
システム構成
典型的なエアシステム構成
圧縮空気は本体から末端工具まで、複数の周辺機器を経て供給されます。各機器の役割を理解し、適切に選定・設置することが重要です。
コンプレッサー
圧縮空気生成
→
レシーバータンク
圧縮空気貯留
→
エアドライヤー
水分除去
→
ラインフィルター
油分・塵除去
→
レギュレーター
圧力調整
→
工具・機器
エア消費
選定ガイド
用途別 周辺機器 選定のポイント
食品・医療分野での選定
- オイルフリー対応のドライヤーを選択する
- 活性炭フィルターで臭気・油分を除去する
- ステンレス製の継手・配管を使用する
- 定期的なフィルター交換・ドレン排出を行う
製造・加工分野での選定
- 圧力範囲に合ったレギュレーターを選ぶ
- 消費流量に見合った内径のホースを使用する
- FRLユニットで安定した品質を確保する
- 工具ごとに適切なカプラー規格を統一する
建設・屋外現場での選定
- 耐候性・耐久性の高いホースを選ぶ
- 振動・衝撃に強いゲージを使用する
- 防塵・防水性能のある機器を選択する
- 着脱が容易なクイックカプラーが作業効率を上げる
精密機械・電子部品分野
- 露点管理のできるドライヤーを導入する
- 0.01μm精度のフィルターで清浄度を確保する
- 圧力変動を最小化するレギュレーターを選ぶ
- クリーンルーム対応部材を使用する
周辺機器の選定でお困りですか？
用途・環境・予算をお知らせいただければ、適切な周辺機器の構成をご提案します。
